7 Plankartet

Kart- og planforskriften § 9 femte og sjette ledd lyder:

Plankart skal vise innhold og rettslige virkninger på en klar og entydig måte, og med tilstrekkelig nøyaktig stedfesting tilpasset formålet med planen. Planen skal på en tydelig måte skille mellom plandata og basiskart.

Plankart skal ha plannavn, nasjonal arealplan-ID, tegnforklaring, nordpil, målestokktall, målestokklinjal og markering av koordinatnettet. Kartet skal gi opplysninger om hvilket horisontalt geodetisk grunnlag, høydegrunnlag og hvilken kartprojeksjon som er benyttet, og dato og kilde for geodata som er brukt i basiskartet. Det skal opplyse hvem som er forslagstiller, hvem som har utarbeidet og eventuelt revidert kartet og ha informasjon om planens behandling. Tegnforklaringen skal skille mellom symboler som angir rettslige virkninger og annen informasjon. Arealplaner som består av flere kartutsnitt skal ha system for å skille og identifisere de ulike utsnittene fra hverandre og vise sammenhengen mellom dem.

7.1 Reguleringsplan – målestokk og tegnforklaring

En reguleringsplan består av kart med tilhørende bestemmelser og beskrivelse. Kartet angir, med kartografiske virkemiddel, de ulike arealformålene, som f.eks. bebyggelse eller samferdselsformål. Bestemmelsene er gjerne av en slik art at de best uttrykkes i verbal form, gjerne i et eget tekstdokument. Enkelte bestemmelser angis mest hensiktsmessig i plankartet, som f.eks. husplassering, byggegrenser, senterlinjer og eiendomsgrenser. Man bør legge vekt på et godt kartografisk uttrykk ved valg av målestokk, detaljering, layout, valg av skriftstørrelse mv. Det er nødvendig at kartgrunnlaget har et innhold og en detaljeringsgrad som gjør at planforslaget kan utformes på en realistisk måte, samt at konsekvensene av planforslaget kan bedømmes. Presentasjonsmålestokk for plankartet bør normalt være 1:1 000 eller 1:2 000. I bymessige områder og ellers der det er behov for stor detaljeringsgrad, kan det benyttes målestokk 1:500. For områder med ensartet utnytting og oversiktlige forhold kan det unntaksvis brukes målestokk 1:5000. Områdereguleringer bør ha målestokk 1: 1000 og mindre, men ikke mindre enn 1: 5000.

Dersom planområdet sammenfaller helt eller delvis med en annen plan for et annet vertikalnivå enn det denne nye planen omfatter, skal tegnforklaringen opplyse om dette (oppgi navn og nasjonal arealplan-ID). Det kan presiseres at disse planene skal gjelde uendret.

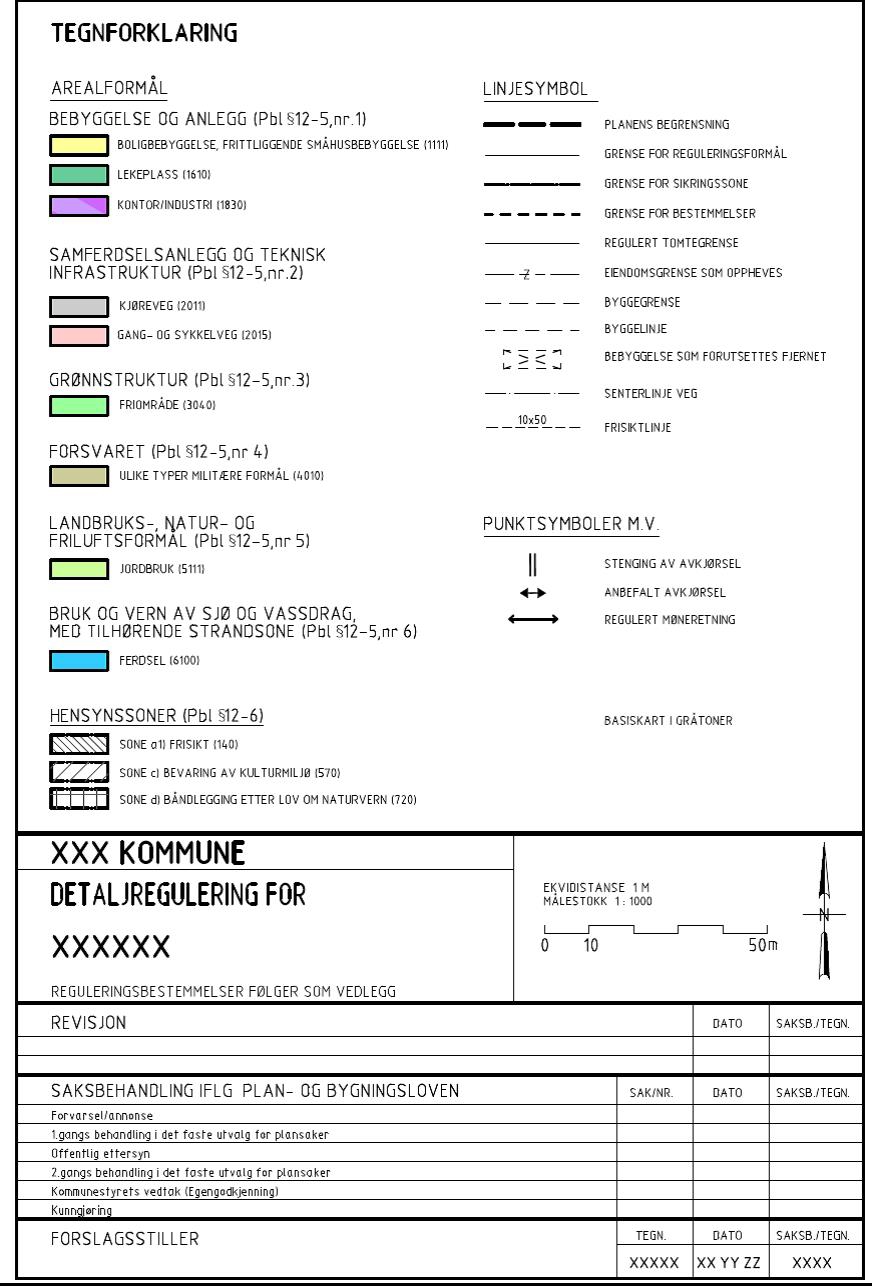

Eksempel på utforming av tegnforklaring for reguleringsplan.

Figur 7.1 Eksempel på utforming av tegnforklaring for reguleringsplan.

7.2 Det offentlige kartgrunnlaget (DOK)

Det offentlige kartgrunnlaget (DOK) er offentlige geografiske data som er tilrettelagt for kommunenes plan- og byggesaksarbeid. Formålet med det offentlige kartgrunnlaget er å sikre en kunnskapsbasert og effektiv planlegging og saksbehandling. Det offentlige kartgrunnlaget er definert i plan- og bygningsloven § 2-1 og tilhørende kart- og planforskrift. Se Kartverkets sider om det offentlige kartgrunnlaget for nærmere informasjon.

7.3 Eksempler på reguleringsplankart

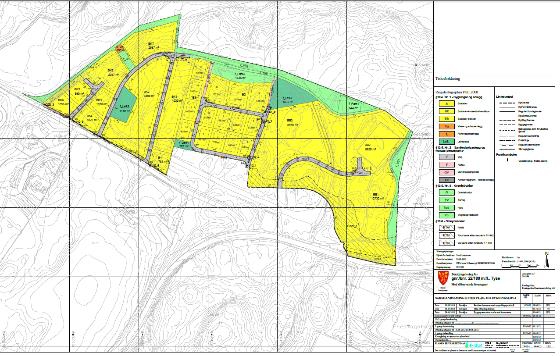

Eksempel på detaljregulering med arealformål for boligbebyggelse, grønnstruktur og bruk og vern av sjø og vassdrag.

Figur 7.2 Eksempel på detaljregulering med arealformål for boligbebyggelse, grønnstruktur og bruk og vern av sjø og vassdrag.

Eksempel på detaljregulering for boligområde.

Figur 7.3 Eksempel på detaljregulering for boligområde.

Eksempel på detaljregulering for boligbebyggelse.

Figur 7.4 Eksempel på detaljregulering for boligbebyggelse.

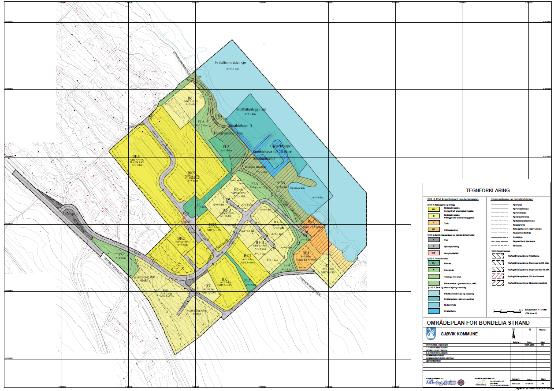

Eksempel på detaljregulering med arealformål industri.

Figur 7.5 Eksempel på detaljregulering med arealformål industri.

7.4 Noen sentrale forskjeller mellom plan- og bygningsloven av 1985 og plan- og bygningsloven av 2008 som har betydning for kartfremstillingen

  • Offentlig trafikkområde finner man i plan- og bygningsloven av 2008 §§ 11-7 og 12-5 som underformål under arealformål 2. samferdselsanlegg. Hvis ikke annet er angitt særskilt i reguleringskartet med bruk av bestemmelsesområde, anses formålet som offentlig.
  • Offentlig friområde finner man som underformål under arealformål 3. grønnstruktur supplert med planbestemmelse som angir at arealet er offentlig. På planen vises dette som bestemmelsesområde o.
  • Uteoppholdsarealer som er et underformål under arealformål 1. bebyggelse og anlegg vil, hvis de skal være tilgjengelige for allmennheten, være offentlige friområder og må vises på planen på samme måte
  • Fornyelsesområder er tatt ut av loven.
  • Statens, fylkets og kommunens bygninger finner man under arealformål 1. bebyggelse og anlegg, underformål bebyggelse for offentlig eller privat tjenesteyting. Det må angis særskilt at bebyggelsen skal være offentlig. Underformålet idrettsanlegg må også spesifiseres hvis anlegget skal være offentlig. Det kan gjøres ved bruk av bestemmelse og angivelse av bestemmelsesområde o på planen.
  • Grav- og urnelunder er underformål under areaformål bebyggelse og anlegg.
  • Fellesområde kan høre under flere arealformål. Uteoppholdsarealer som skal være felles for flere eiendommer ligger under bebyggelse og anlegg, men kan også være del av grønnstruktur. Felles avkjørsel til flere eiendommer hører under samferdselsanlegg. Disse må suppleres med bestemmelse som angir at områdene er felles og vises som bestemmelsesområde f.
